ハードディスクのリムーバブルフレーム活用計画
３．５インチハードディスクのリムーバブルケースに
２．５インチハードディスクを２個入れる試み（ＩＤＥハードディスク）
偶然にもノートパソコン用ハードディスク（２．５インチ ３５０ＭＢｙｔｅ ＩＤＥ）が
入手できたので、これを何とかディスクトップパソコンで利用してみたいと思います。
そして、ＯＳの切り替えが簡単にできればなぁと考えています。
入手したハードディスク東芝製です。
ハードディスクの情報はウェブを利用すると入手することが可能です。
（以前はリンクしていましたがURLが変更になったようなので削除しました。）
２．５インチハードディスクを３．５インチ用のコネクタに接続するためのコネクタが
各種販売されています。コネクタタイプやケーブル付き、マウント用の金具付きなどあり
９８０円から２９８０円位です。今回は２台のＨＤＤを接続するので、２個使用します。
Ａ−Ｍａｓｔｅｒで１９８０円にて購入したリムーバブルケース。
本来は３．５インチハードディスク用です。当然、電源コネクタ、ＩＤＥコネクタ共に
２．５インチ用になっています。（写真は、ふたを外したところです。）
今回は、２つのＨＤＤを３．５インチＨＤＤの代わりに使用します。適当に２段重ねにします。
私はフロッピーディスクのケースを分解したプラスチックの板にねじ穴を開け２段重ねとしました。（なんて貧乏）
リムーバブルケースからコネクターの部分を外して、ＩＤＥのコネクタを増設します。
圧着するコネクタの位置は、２段重ねにしたＨＤＤの間隔に合わせると便利です。
並べてみるとこんな感じになります。（あんまりよくわからないですか？）
後は、組み立てるだけ。完成したところは以下のようになります。
（左）電源が足りなくなるので、電源分岐ケーブルを使用しています。
狭いケースの中をケーブルがぐるぐる回っています。
（右）電源ケーブルがもったいないので、コネクタを外してケースに直づけしています。（半田づけ）
左の写真ではＩＢＭのＨＤＤを使用しています。マスタ・スレーブのジャンパが
異なること以外違いはありません。
お金がないので２．５インチへの変換コネクタも自作してみました。
また、プラスチックに穴を開けるのが面倒なので（私はドリルを持っていません）
段ボール紙で２段重ねにしています。利用上は問題ないでしょう。たぶん・・・

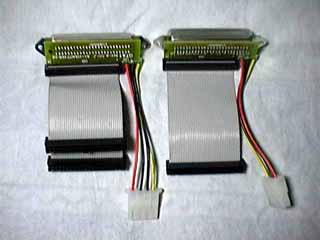

右は、自作した変換コネクタ。（半田づけがきれいでないのでこれ以上のアップは・・・）
これでおしまい、「だからどうした？？？」といわれても・・・
私は試みがうまくいってうれしかったです。２．５インチＨＤＤ用の
リムーバブルケースよりも安価にできたと思います。
また、マスターとスレーブが同時に交換できるので便利に使っています。
とりあえず今のところ問題は起きていません。
なお、（真似する人はいないと思いますが）、真似して失敗しても私は保証できる物ではありません。
自己の責任で行ってください。
