キーボードを分解した。折角なのでその記録。
(本当は、ビールをこぼして動きがおかしいので分解清掃^_^;;)

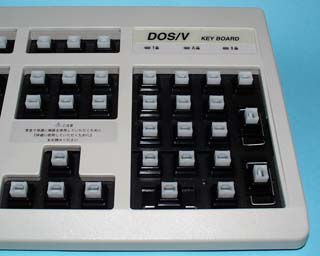

とりあえず、キートップを外します。
端のキーから、細いドライバーなどをてこにして外します。
(自信のない人には、専用工具も売っているようです。)
普通はこの状態で埃がたくさんたまっています。掃除機などできれいにします。
キートップはマイペットなどを希釈した液に漬けて洗います。
(妖怪のあずきあらいみたい???)

通常はここまでで十分ですが、今回はもうちょっと分解。

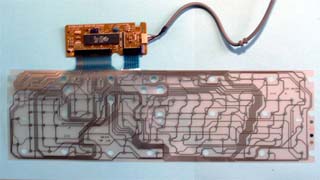

最終的に出てくるのはペラペラの半透明のシート(3枚)
このシートが回路になっていて、接触することでスイッチになります。

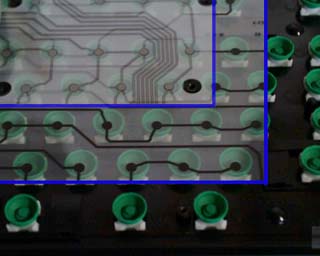

シートの構成はこんな感じ。(キーボード裏側から見たところ)
緑の部分はキーのバネにあたる部分。(後述)
回路が縦方向のシートと横方向のシートが重なっているのがわかるでしょうか?
(3枚のシートのうち真中はシートの間隔を保つためのもの。)

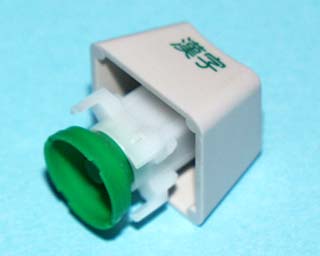

一つ一つのキーは、文字の書いてある部分とそれを支える部分、そして バネの役割をする部分(緑の部分)からできています。

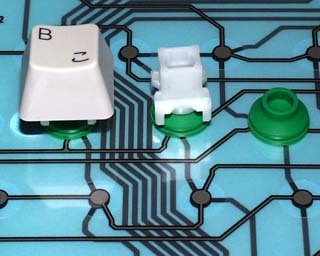

接点の上に並べてみるとこんな感じです。
